クリークウォーク

イメージ クリークウォークは用・排水路などに蓋掛けし、水路への転落防止や水路上を歩道として利用するために開発された製品です。

特長

1 安全対策
用・排水路などに蓋掛けする事により、水路への転落事故を防ぎます。
2 採光、通気性が良好
適正な開口部があるので、雨・空気・光が自由に通過し、用・排水路の機能を阻害しません。
3 工期が早い
軽量なので敷設作業が簡単に行えます。
4 カーブに対応
用・排水路のカーブに容易に対応できます。
5 すべり止め効果が高い
表面突起 2.0mmによるすべり止め効果を得ることができます。
すべり止め効果を一層高める必要がある場合は、専用のクリークウォークカバーを用意しております。
6 開閉が容易
軽量なので、蓋の開閉が容易です。
盗難防止あるいは悪戯対策として連結金具を用意しています。
7 適応溝幅
800〜2,000mm の溝幅に対応できます。
(その他の溝幅についてはご相談ください。)
  特許・意匠出願中
ページのトップへ

仕様

・断面形状 ・種類 ・断面性能 ・材料 ・仕上げ

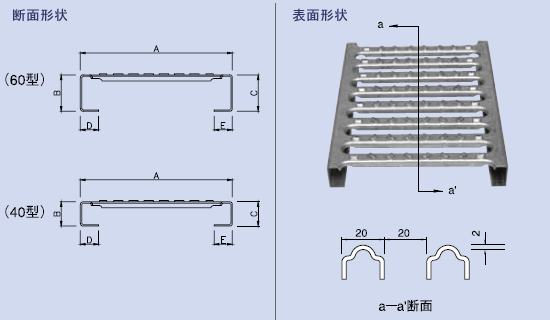

断面形状

形状・寸法
イメージ

種類

単位:mm
マス穴の大きさ A B C D E
60型 MN256-2CW 250 60 60 25 25
40型 MN254-2CW 250 40 40 25 25

断面性能

種類
有効断面積
cm2
重心位置
cm
断面二次モーメント(cm4) 断面係数Z(cm3)
1枚当り 1枚幅当り 1枚当り 1枚幅当り
60型 4.58 2.91 23.07 92.2 7.46 29.8
40型 3.66 1.92 8.69 34.7 4.18 16.7
注)スロット部分における断面性能、重心位置は下面よりとる。

材料

JIS G3101 SS400 一般構造用圧延鋼材

仕上げ

溶融亜鉛めっき2種 HDZ35
ページのトップへ

施工例

■ 用・排水路の危険箇所の改善
■ 水路上歩廊
■ 水槽用マス蓋、他

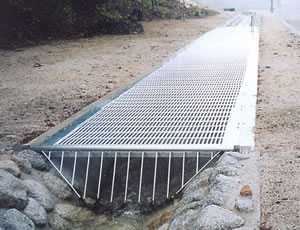

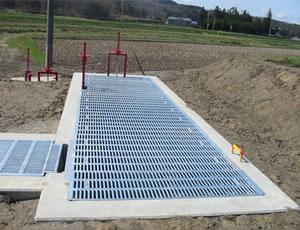

■クリークウォーク ■クリークウォーク
クリークウォーク イメージ クリークウォーク イメージ

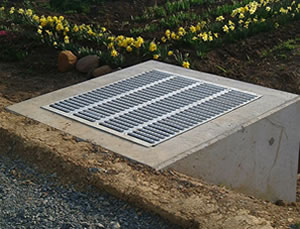

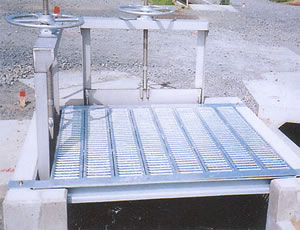

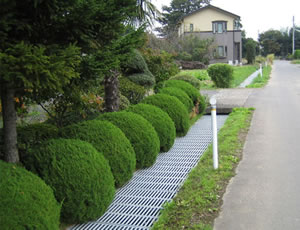

■クリークウォーク ■マス蓋
クリークウォーク イメージ マス蓋 イメージ

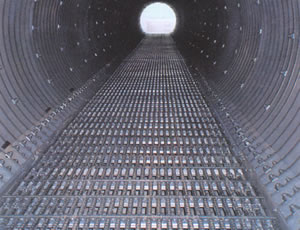

■トンネル内 歩廊 ■マス蓋
トンネル歩廊 イメージ マス蓋 イメージ
