クリークウォーク®
ファインフロアをパネル化して、
水路蓋や桝蓋にかける土木用商材
特長
- 安全対策

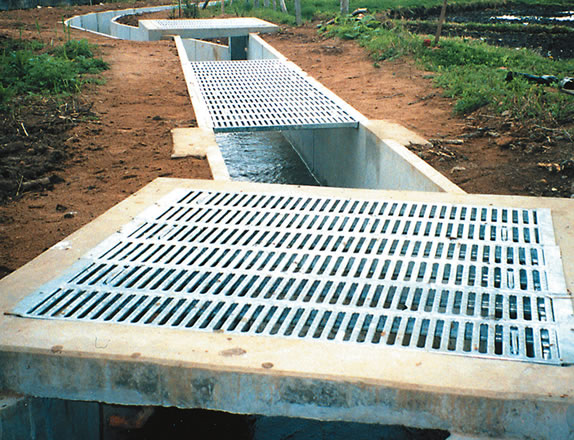

用・排水路などに蓋掛けする事により、水路への転落事故を防ぎます。 - 採光、通気性が良好
適正な開口部があるので、雨・空気・光が自由に通過し、用・排水路の機能を阻害しません。 - 工期が早い
軽量なので敷設作業が簡単に行えます。 - カーブに対応

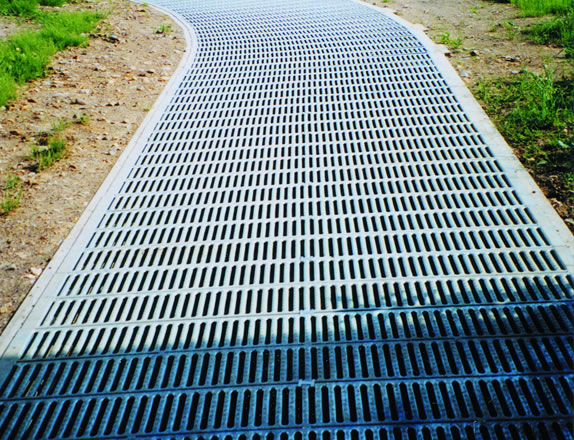

用・排水路のカーブに容易に対応できます。 - すべり止め効果が高い
表面突起2.0mmによるスベリ止め効果を得ることができます。 - 開閉が容易
軽量なので、蓋の開閉が容易です。
材料 仕上げ
- 材 料 ＪＩＳ Ｇ３１０１ ＳＳ４００ 一般構造用圧延鋼材
- 仕上げ 溶融亜鉛めっき２種 ＨＤＺ３５

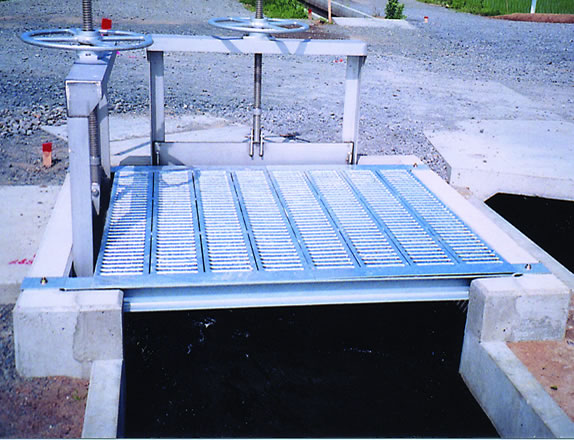

マス蓋
日鉄ファインシリーズ ファインフロア 高さ40・60mm、幅250・200mmのものを組合せ、取り付け金具を工場で溶接し、マス蓋用としてパネル化したものを標準品としています。

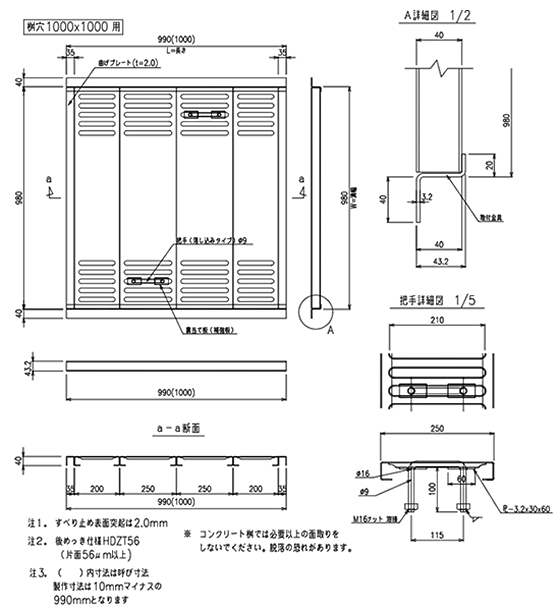

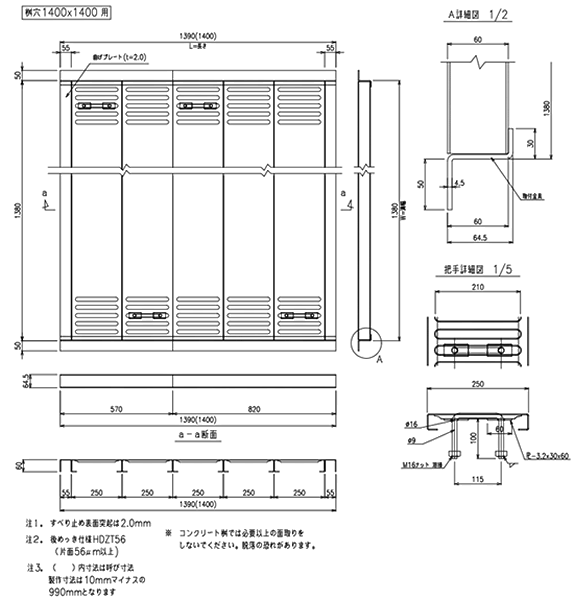

図面 マス蓋③
規格サイズ マス蓋③
| W 溝幅 |
L 長さ |
H 高さ |
重量 kg |
枚数 |
|---|---|---|---|---|
| 500(480) | 500(490) | 40 | 9.5 | 1枚 |
| 600(580) | 600(590) | 40 | 13.8 | 1枚 |
| 700(680) | 700(690) | 40 | 16.7 | 1枚 |
| 800(780) | 800(790) | 40 | 22.4 | 1枚 |
| 900(880) | 900(890) | 40 | 26.1 | 1枚 |
| 1000(980) | 1000(990) | 40 | 30.0 | 1枚 |
| 1100(1080) | 1100(1090) | 40 | 38.6 | 2枚 |
| 1200(1180) | 1200(1190) | 40 | 47.1 | 2枚 |
| 1300(1280) | 1300(1290) | 40 | 52.3 | 2枚 |
| W 溝幅 |
L 長さ |
H 高さ |
重量 kg |
枚数 |
|---|---|---|---|---|
| 1400(1380) | 1400(1390) | 60 | 57.8 | 2枚 |
| 1500(1480) | 1500(1490) | 60 | 80.3 | 2枚 | 1600(1580) | 1600(1590) | 60 | 97.4 | 2枚 |
| 1700(1680) | 1700(1690) | 60 | 106.2 | 3枚 |
| 1800(1780) | 1800(1790) | 60 | 116.4 | 4枚 |
| 1900(1880) | 1900(1890) | 60 | 131.3 | 4枚 |
上記サイズ以外は特注となります。担当者へ問い合わせください。設計荷重 4900N/ml

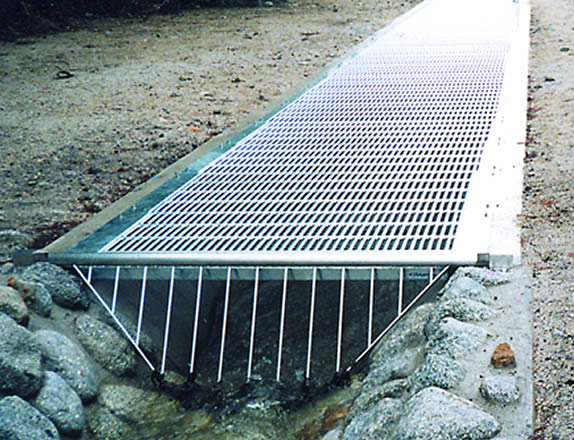

水路
日鉄ファインシリーズ ファインフロア 高さ40・60mm、幅250・200mmのものを組み合わせ、取付け金具を工場で溶接し、 水路用としてパネル化したものを標準品としています。

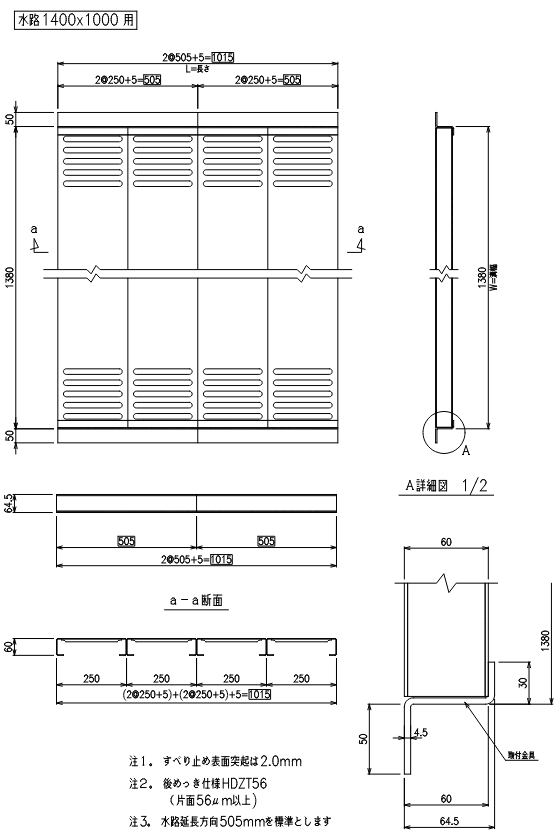

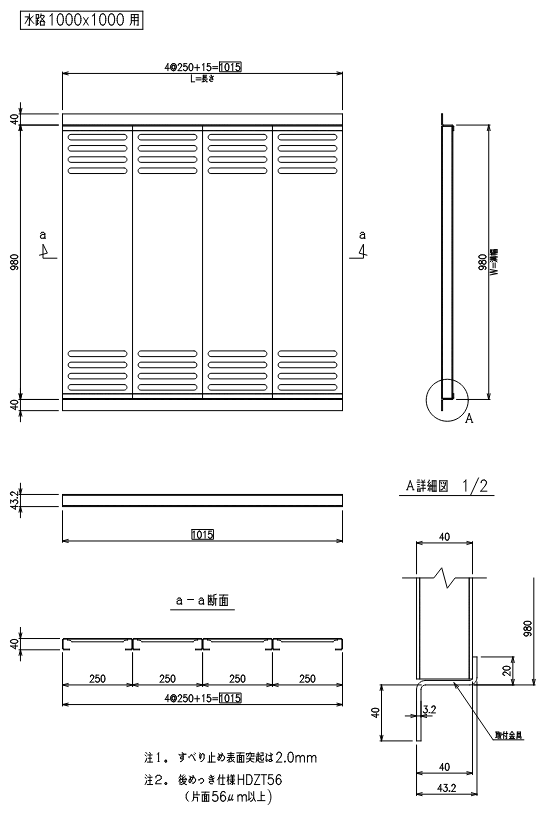

図面 水路⑤
規格サイズ 水路
| W 溝幅 |
L 長さ |
H 高さ |
重量 kg |
|---|---|---|---|
| 500(480) | 1000(1015) | 40 | 17.2 |
| 600(580) | 1000(1015) | 40 | 19.6 |
| 700(680) | 1000(1015) | 40 | 22.1 |
| 800(780) | 1000(1015) | 40 | 24.5 |
| 900(880) | 1000(1015) | 40 | 27.0 |
| 1000(980) | 1000(1015) | 40 | 29.4 |
| 1100(1080) | 1000(1015) | 40 | 31.9 |
| 1200(1180) | 1000(1015) | 40 | 34.3 |
| 1300(1280) | 1000(1015) | 40 | 36.7 |
| W 溝幅 |
L 長さ |
H 高さ |
重量 kg |
|---|---|---|---|
| 1400(1380) | 1000(1015) | 60 | 39.2 |
| 1500(1480) | 1500(1490) | 60 | 46.3 | 1600(1580) | 1000(1015) | 60 | 48.8 |
| 1700(1680) | 1000(1015) | 60 | 51.2 |
| 1800(1780) | 1000(1015) | 60 | 53.7 |
| 1900(1880) | 1000(1015) | 60 | 56.1 |
※長さの実寸は1015mmとなります。
上記サイズ以外は特注となります。担当者へ問い合わせください。設計荷重 4900N/ml
