ファインフロア™
有孔鋼板と呼ばれる床材 主な用途は床
取付方法

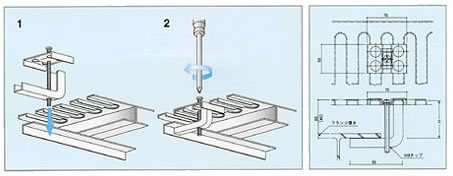

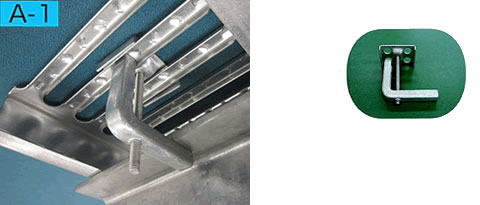

Ａ－１型 固定金具の寸法と取付け方法
| ファインフロア種類 | 適合フランジ厚 | ||
|---|---|---|---|
| ６０型用 | ４０型用 | ||
| H | G-66-105 | G-46-85 | 6～11mm |
| G-72-105 | G-52-85 | 12～17mm | |
※フランジ厚18mm以上の場合はご相談下さい。

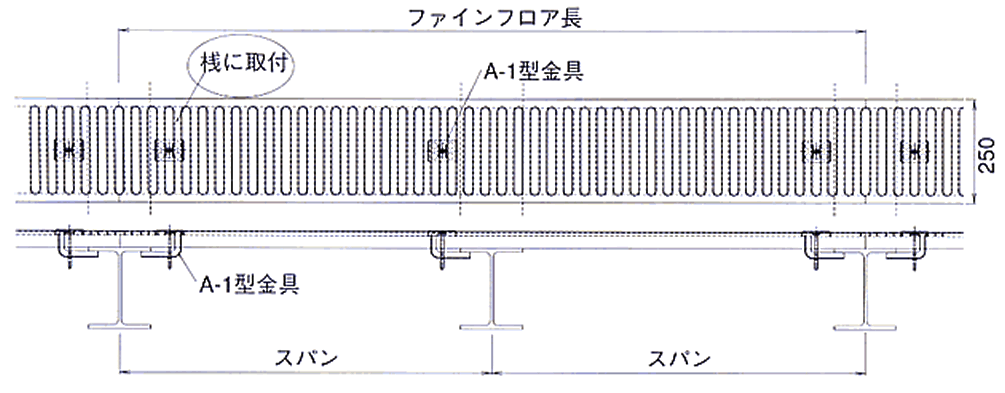

Ａ－１型 金具設置図（２連続梁の例）

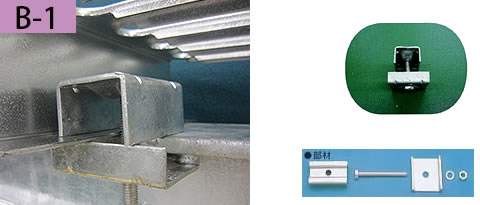

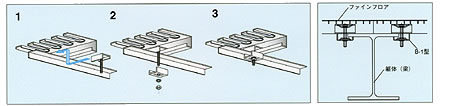

Ｂ－１型 固定金具の寸法と取付け方法

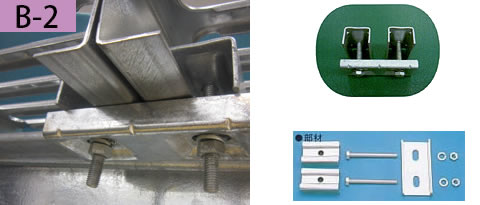

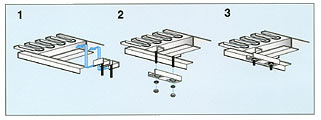

Ｂ－２型 固定金具の寸法と取付け方法
| 記号 | 適合フランジ厚 |
|---|---|
| Ｇ-16 | 4～8mm |
| Ｇ-20 | 9～12mm |
| Ｇ-24 | 13～16mm |

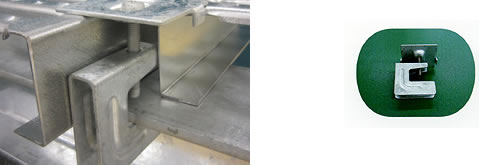

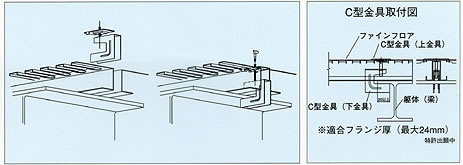

Ｃ－１型 固定金具の寸法と取付け方法
| 型 | 記号 | 適合フランジ厚 |
|---|---|---|
| 40型用 | C57-35 | 6～14mm |
| 60型用 | C67-55 | 6～24mm |

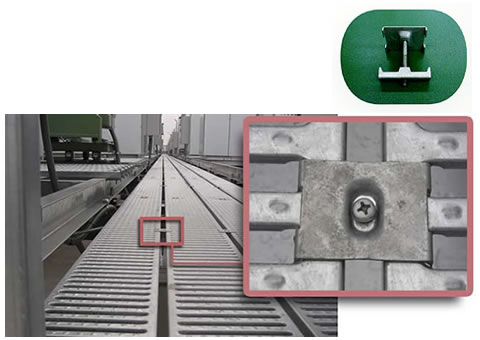

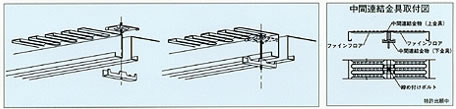

Ｊ－１型 金具の寸法と取付け方法

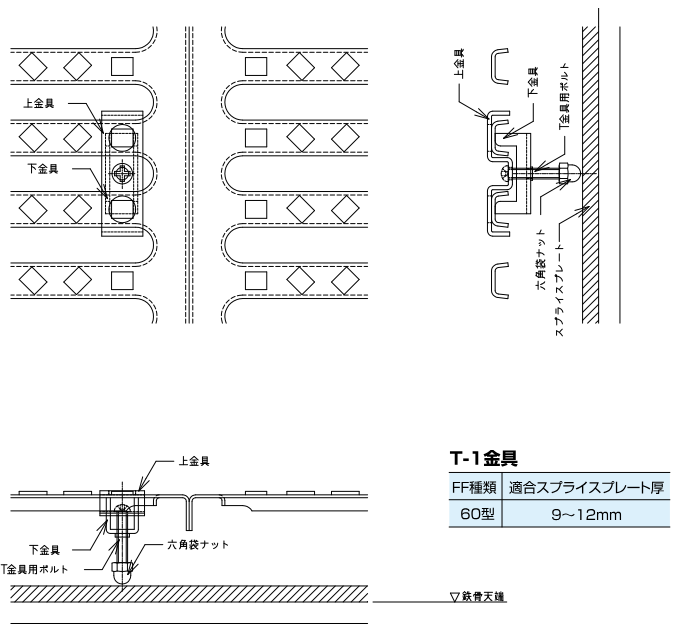

Ｔ－１型 金具の寸法と取付け方法
