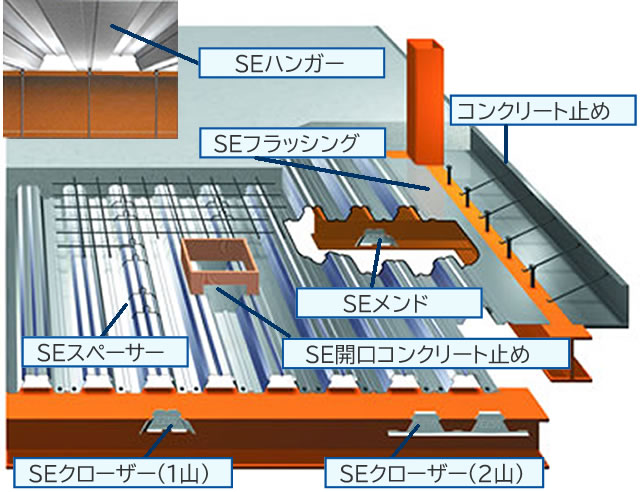

床システム部品
シンプルな取付で施工効率の向上を実現する
「床システム部品」をご提供いたします。

特長

• デッキプレートに穴明けが不要です。
• 追加、変更が自由に行えます。

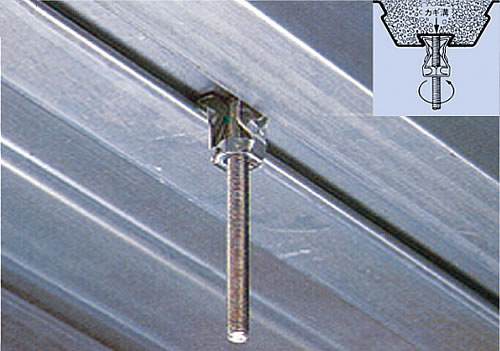

• コンクリート打設後ワンタッチで取付可能です。

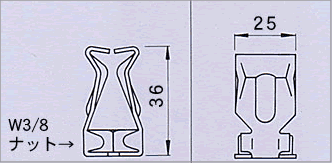

形状寸法

材料：SGHC-Z12
強度：許容設計荷重 980N(100kgf)/本以下

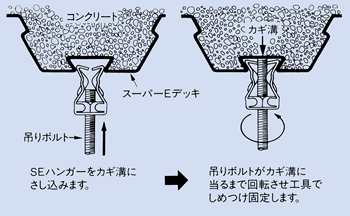

施工要領

注意

1. デッキプレート・ジョイント部でカギ溝巾が狭い場合、取付できないことがあります。
2. 吊りボルトに振動が生じる場所や許容設計荷重以上の荷重がかかる場所では使用しないで下さい。
3. コンクリートが打設されていない場合は使用しないで下さい。
4. 鉛直方向の荷重に対してのみ使用して下さい。
5. 斜め方向の荷重には使用しないで下さい。
6. 吊りボルト(W3/8)は含まれておりません。
