床システム部品
シンプルな取付で施工効率の向上を実現する
「床システム部品」をご提供いたします。

標準図

• SEハンガー
• SEスペーサー・HPスペーサー
• SEクローザー
• SEフラッシング
• SEメンド
• SE開口コンクリート止め
• コンクリート止め
• HPハンガー
• ハイパーデッキ用耐火補強筋受けスペーサー

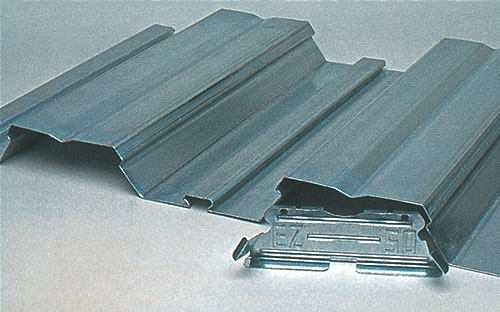

SEクローザー１山タイプ

特長

• ワンタッチで簡単に取付けられます。
• 梁の耐火被覆材が節約できます。

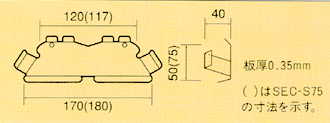

形状寸法

スーパーEデッキ	製品記号
ＥＺ５０	ＳＥC－S５０
ＥＺ７５	ＳＥC－S７５

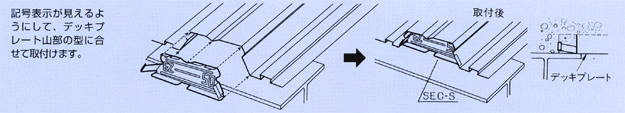

施工要領

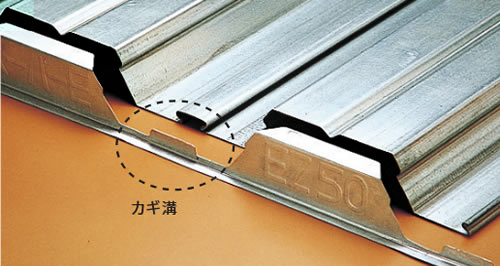

SEクローザー２山タイプ

特長

• デッキプレート山部２山と、カギ溝部とを同時にふさげます。

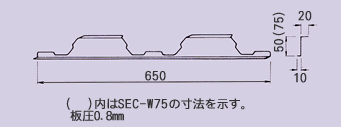

形状寸法

スーパーEデッキ	製品記号
ＥＺ５０	ＳＥC－W５０
ＥＺ７５	ＳＥC－W７５

施工要領

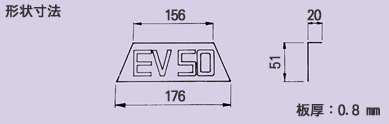

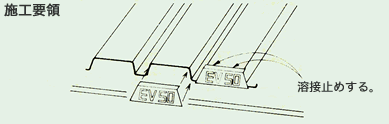

［参考］ＥＶクローザー（EV50用小口ふさぎ）
