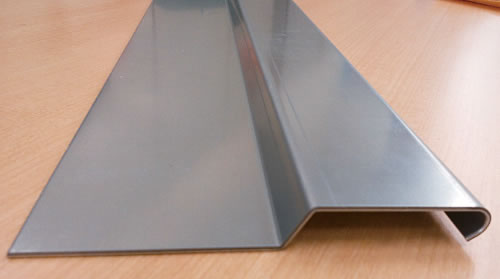

SEフラッシング（幅調整板）

特長

• 接合部の形状をスーパーＥデッキのカギ溝形状に合わせてありますので、コンクリートが漏れません。
• 納まり寸法合せのためのデッキプレートの縦切断が不要です。

形状寸法

製品記号	W/mm	板厚(mm)	調整幅S寸法(mm)
SEF100	100	1.2 ・ 1.6	S ≦ 50
SEF150	150	1.2 ・ 1.6	50 ＜S ≦100
SEF200	200	1.2 ・ 1.6	100 ＜S ≦ 150
SEF250	250	1.2 ・ 1.6	150 ＜S ≦ 200

施工要領

• デッキ敷込後の隙間（Ｓ寸法）に合うフラッシングを使用する。
• スーパーＥデッキのカギ溝を充分に接合させて取付ける。
