床システム部品
シンプルな取付で施工効率の向上を実現する
「床システム部品」をご提供いたします。

標準図

• SEハンガー
• SEスペーサー・HPスペーサー
• SEクローザー
• SEフラッシング
• SEメンド
• SE開口コンクリート止め
• コンクリート止め
• HPハンガー
• ハイパーデッキ用耐火補強筋受けスペーサー

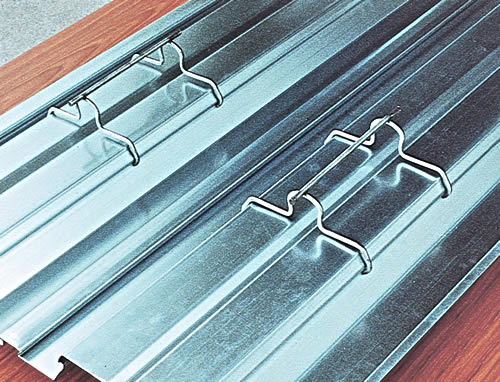

SEスペーサー・HPスペーサー（溶接金網受けスペーサー）

特長

• 溶接金網の適切なコンクリートかぶり厚さが確保できます。
• コンクリート打設時の溶接金網のズレ、沈下、浮上りが防止できます。
• 取付けがワンタッチで簡単です。

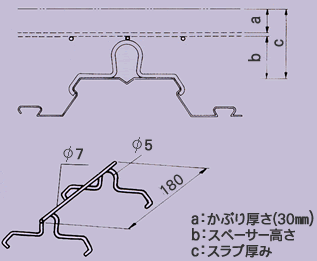

形状寸法

スーパーEデッキ	製品記号
ＥＺ５０	ＳＥＳ－５０
ＥＺ７５	ＳＥＳ－７５
ハイパーデッキ	ＨＰＳ－120

施工要領

[A] スペーサーをデッキプレート山部に置き、軽く片足で押すようにしてデッキプレートのアゴ部にセットします。 デッキプレートの巾方向での取付ピッチは、９０ｃｍ以下としてください。

[B] パチンとデッキプートに固定されたら、それ以上余分の力は加えないでください。 デッキプレートの長さ方向での取付ピッチは、１００ｃｍ以下としてください。

注意

1. 溶接金網とスペーサーは鉄線で結束して下さい。
2. スペーサーの溶接金網受けに溶接金網の上端筋が2本のるようにして下さい。
3. スペーサーは溶接金網の継手部分をさけて取付けて下さい。
4. ご注文の際はデッキプレートのタイプ (EZ50、EZ75、ハイパーデッキ) とスラブ厚をご連絡下さい。
